醫護對講系統（IP網絡，NN系列）基于局域網LAN和廣域網WAN傳輸（可跨網段跨路由）技術，專門用于醫院，可實現患者、護士、醫生之間的求助呼叫及雙向高清可視對講；醫生、護士可通過病床終端刷卡查閱醫囑、病歷信息；護士可掃描核對患者輸液/發藥信息；患者可刷卡查看手術安排、治*療費用以及在線點餐、服務評價、電視直播、視頻點播等

一：醫護對講系統說明

隨著我國醫療護理建設的發展，利用先進的信息技術為醫院服務，已成為醫院信息化建設中的一個重要著眼點。為此，需要一套強大的醫療護理對講管理系統，來減少醫療護理工作強度，為廣大病員提供率和高品質的服務。而出于成本方面的考慮，可利用醫院現有的局域網，來制定一套直接、可靠、穩定的“數字醫療護理對講系統”。

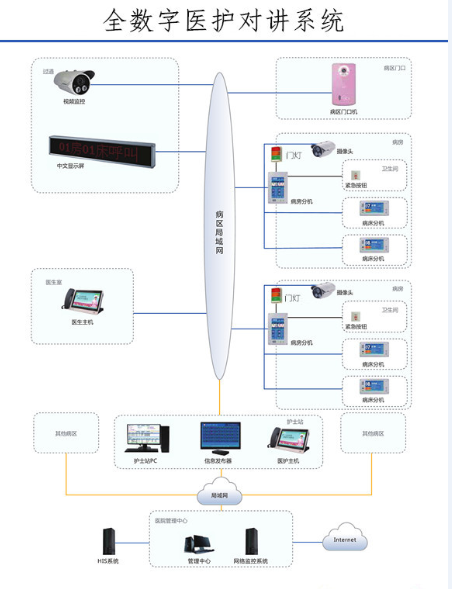

數模醫療護理對講系統既涵蓋了利用醫院IP網絡組建的數字系統，又包括病房內部終端設備利用485總線方式進行通信的模擬系統。
數模醫療護理對講系統可實現全數字醫療護理對講系統的幾乎全部功能，其優勢在于可為新院工程建設提供低成本能的解決方案。

二：系統功能介紹

1、觸摸顯示：
醫護主機：采用全觸摸屏操作，液晶屏顯示。
2、 呼叫對講
病床呼叫對講：病人可通過床頭分機呼叫醫護主機，醫護主機有免提和全雙工聽筒兩種通話方式，病床分機呼叫時，醫護主機有語音播報，并能顯示呼叫信息。
衛生間緊急呼叫：衛生間的病人發生緊急情況時，可按緊急按鈕發出緊急呼叫信號，按鈕具有防水功能。
3、輸液報警呼叫                                                    病床分機支持外接輸液報警器。輸液完畢時，可自動阻斷輸液，同時向醫護主機報警。
4、醫護主機與病床呼叫對講                                           醫護主機可輸入病床分機號碼，可與病人之間相互對講。
5、可視通話對講
護士之間對講：護士站醫護主機可相互對講。
6、護士站托管
醫護主機上有“托管”按鈕，按此按鈕便可將所屬病床分機托管給其他醫護主機操作管理，托管時本機可同時接受病床分機的呼叫。
7、廣播功能：
醫護主機支持對所屬的病床分機進行全區廣播。
 8、查詢呼叫記錄：
護士可從護士工作站軟件查看病床分機的呼叫記錄，按日期或者病床號碼條件查詢，以柱狀型統計呈現出來。
9、語音報號：
當醫護主機接收到呼叫時，可同時語音播報呼叫信息；并具有全區廣播通知信息等功能。
10、走廊中文顯示屏：
系統支持接入中文顯示屏，不僅顯示標語、日期、時間，而且還可顯示呼叫的病房、病床分機號。
11、 病人信息一覽表大液晶屏顯示：
系統支持接入液晶大電視顯示器，可顯示住院病人的姓名、房間床位號、護理等級等情況。
可發布、顯示住院人數、出入院人數、手術人數、空閑床位數、護理等級人數、護理交接班情況、值班的醫護人員以及要事留言等信息。
自動同步HIS病人醫囑信息，直接顯示到液晶大電視顯示器。
12、HIS對接：
系統支持HIS對接，以實現讀取、調用HIS數據庫中的病人信息、醫囑信息、一日清單費用等信息，自動同步到各個對應的科室終端。
13、設備維護：
可開機故障自檢；支持在線升級系統；系統設備易維護。

三：系統組成

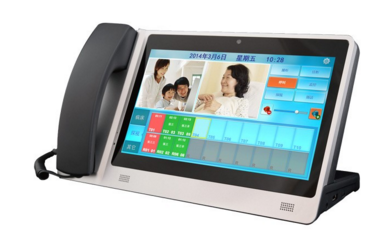

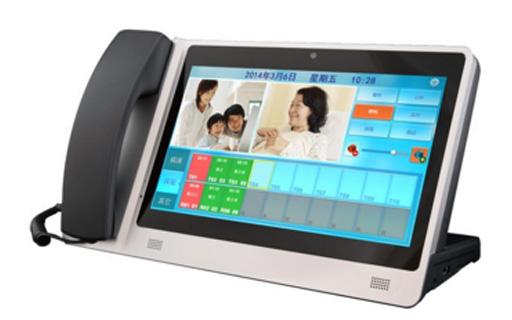

1、護理站主機：

技術參數
? 顯示屏：10.1寸TFT數字彩色液晶屏
? 分辨率：1024×600
? 視頻播放：1080P
? 操作方式：觸摸屏
? 傳輸方式：TCP/IP網絡
? 輸入電源：12V DC
? 設備功耗：待機2.5W，6W
? 工作溫度：-10℃～60℃
? 功能特點
? 電話接聽、對講
? 呼叫其他醫護主機或病床分機
? 接聽病區門口機呼叫，開鎖
? 呼叫信息列表顯示
? 分組廣播
? 病區主機托管
? 定時開關機服務
? 設備在線監測與升級
? 擴展功能
? 監控病房關聯的網絡攝像頭
? 機型選擇
? 型號：RJ23RJ0L10
? 安裝方式：臺式
2、對講分機
? 技術參數
? 操作方式：按鍵式操作
? 傳輸方式：模擬總線
? 輸入電源：12V DC
? 設備功耗：待機0.5W，大1W
? 工作溫度：-10℃～60℃
? 功能特點
? 呼叫對講、輸液報警
? 機型選擇
? 型號：RJ219A
3、中文顯示屏
? 技術參數
? 顯示媒體：LED點陣
? 顯示字符：六位中文字符
? 傳輸方式：TCP/IP網絡
? 輸入電源：12V DC
? 設備功耗：5W
? 工作溫度：-40℃～80℃
? 功能特點
? 呼叫信息顯示
? 提示信息顯示
? 日期時間顯示
? 機型選擇
? 型號：RJ-DP6

4、衛生間緊急呼叫按鈕
? 產品特征：安裝于衛生間，緊急情況時呼叫醫護人員。
? 標準八六面板，預埋八六底盒
? 按壓操作方式，呼叫時為緊急狀態
? 指示燈為長亮，以提示病人操作位置，呼叫成功時為高亮、閃爍狀態
? 嚴密防水工藝，配加厚防水墊片，線路板加浸防潮漆
? 外殼設計時在后面應考慮出線的保護，起到線路在拉伸時不會用力在插頭上
5、 色門燈（可選配）

? 產品特征：安裝于病房門頂居中位置，顯示本病房的呼叫、告警等信息
? 四種顏色表明病人、監護設備、醫護人員信息
? 內置四種顏色超高亮度LED發光二極管
? 紅色燈閃爍亮時表示病床分機呼叫
? 藍色燈閃爍亮時表示病房衛生間有呼叫
? 綠色燈閃爍亮時表示病房內醫護人員正在進行護理
? 黃色燈閃爍亮時表示病房內醫護人員需要醫護增援
6、 多媒體信息發布器

? 技術參數
? 視頻播放：1080P
? 傳輸方式：TCP/IP網絡
輸出接口：HDMI
?
? 輸入電源：12V DC
? 設備功耗：2W
? 工作溫度：-10℃～60℃
?
? 功能特點
? 連接大屏幕高清液晶電視，顯示有關信息
? 病人呼叫時，在屏上多行顯示；并顯示正在排隊的呼叫數量，可設置是否顯示接受呼叫信息
? 無呼叫時顯示時間、標語、通知、溫馨提示等信息
? 適時顯示住院人數、出入院人數，住院病人手術安排
? 適時顯示病區公告信息、值班醫生信息，播放病區信息公告、病區宣教信息幻燈片
? 取代傳統的護士寫字板，手動/自動發布信息
? 一臺發布器通過視頻分配器接入一臺顯示屏，可支持多臺信息發布器接對應多臺的顯示屏
? 根據需要插播緊急通知
? 設備在線監測與升級

7、護士工作站軟件
醫療對講系統的護士工作站軟件主要有：系統分為系統管理、設備管理、通話對講、門禁控制、網絡收音機、數據信息、操作員管理、數據庫備份等8大模塊。
    要功能：

1)、系統管理：系統管理分為：設置系統參數、背光開啟設置、音量和房號設置3個子模塊。

2）、設備管理：增加和刪除設備，管理全院房號和IP地址信息。通話對講接收病人呼叫，衛生間緊急呼叫，病房護理和支援消息可接受病人的呼叫請求，并通話對講；也可復位病人的呼叫，衛生間緊急呼叫、護理中和支援消息。

3）、呼叫記錄統計查詢進入呼叫記錄統計查詢界面，顯示所有的病人呼叫記錄。根據需要選擇病床號碼、日期或時間等查詢條件，查詢相應的呼叫記錄，以柱狀型顯示號碼和呼叫次數。

4）、門禁控制       IC卡管理密碼管理        醫護人員開鎖密碼    公用密碼

5）、網絡收音機頻道管理

6）、數據信息
? 吸氧記錄
? 天氣信息
? 中文屏信息發布
? 醫院歡迎界面
? 信息發布器
? 預約查詢
? 溫馨提示
? 費用信息
? 醫囑信息
? 分機界面信息（HIS同步）
7）、操作員管理
? 操作員管理
? 照片管理
? 醫護人員信息
8）數據庫備份
? 數據庫備份
? 數據庫恢復

8、HIS系統

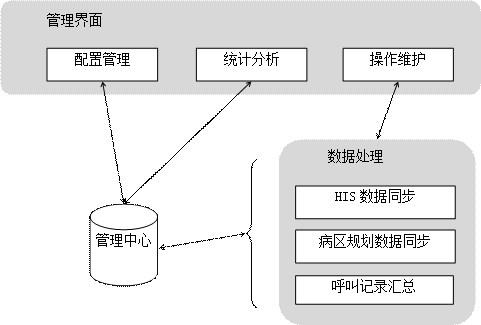

管理中心軟件結構如下如所示：

? 系統功能
? HIS數據同步功能：醫療對講系統需要使用HIS系統中的部分數據，作為系統運行的基礎數據。由于日常的醫療運作（如病人入院、出院、醫生*發布醫囑、醫院每天定時產生住院病人費用清單等醫療行為），HIS系統的數據不斷在更新變化。醫護對講系統需要把HIS系統的數據同步到本地，需同步數據包括：病人資料、一日清單、醫囑、預約、藥價等信息。
? 實時數據同步：要求醫療對講系統在短時間內同步HIS的更新數據，并在短時間內完成收斂，保持系統內部數據一致性。同步過程不宜產生較大的數據流量，應只進行增量數據同步。
根據數據信息的實時性要求，可通過配置設定每次數據同步的時間間隔。部分數據（如一日清單）每天更新幾次，可通過配置設定每天做數據同步的定時時間。
? 手動管理數據同步操作
管理中心系統用戶管理界面提供操作管理數據同步的功能。
數據同步的參數設置；
啟動或暫停數據同步操作功能；
顯示當前同步狀態；
顯示操作日志內容等；
? 病區規劃數據同步功能
病區規劃數據是指，設備信息表、設備屬性信息表、病房信息表等信息。管理中心提供病區規劃數據錄入和查詢功能，這些數據在編輯后保存在管理中心數據庫中。護士站根據各自的病區編號，把病區規劃數據從管理中心同步到本地數據庫中。支持手動操作同步指定護士站的病區規劃數據。
? 呼叫記錄統計分析功能
各護士站實時記錄本站的呼叫歷史，并定時匯總到管理中心。管理中心的管理界面提供統計分析的功能。
